Aluminium vensters en deureword wyd gebruik in residensiële, kommersiële, industriële en hoë-argitektuur omdat hulle strukturele sterkte, ontwerp-buigsaamheid, weerbestandheid, lae onderhoudsvereistes en verenigbaarheid met moderne glasstelsels kombineer. Die mees doeltreffende spesifikasie is egter nie bloot 'n kwessie van die keuse van aluminium nie. Raamreeks, legeringsgraad, openingkonfigurasie, glasopbou, termiese skeiding, seëls, hardeware, oppervlakbehandeling, dreinering en installasiebesonderhede beïnvloed alles die finale werkverrigting van 'n voltooide opening. Hierdie gids verduidelik hoe hierdie elemente saamwerk, hoe om algemene konfigurasies te vergelyk, hoe om 'n stelsel by 'n gebouomgewing te pas, en hoe om spesifikasiefoute te vermy wat gemak of diensprestasie kan verminder.
Inhoudsopgawe
Klik op enige afdeling om direk na die onderwerp te spring.
Waarom materiaalkeuse belangrik is in moderne openinge
'n Venster of deur is meer as 'n raam om 'n ruit. Dit vorm deel van die gebou se koevert, beïnvloed hoe mense 'n binneruimte ervaar, en moet werk onder herhaalde oopmaaksiklusse, veranderende temperature, winddruk, reën, sonlig en daaglikse skoonmaak.
Daarom moet materiaalkeuse saam met stelselontwerp oorweeg word. Aluminium is aantreklik vir argitektoniese toepassings omdat dit 'n nuttige kombinasie van sterkte, dimensionele stabiliteit, vervaardigingsbuigsaamheid en relatief lae strukturele gewig bied. Dit kan ook in komplekse afdelings geëxtrudeer word, wat ontwerpers en vervaardigers toelaat om kamers, glassakke, dreineringspaadjies, pakkings, bevestigingsplekke en ander funksionele kenmerke in een gekoördineerde profielstelsel te integreer.
Vir 'n residensiële projek, kan dit vertaal word in skraal siglyne en praktiese ventilasie. Vir 'n kommersiële gebou kan die prioriteite verskuif na groter glasareas, herhaalde openingsiklusse, sterker hardeware of strenger beheer van lug- en waterbeweging. In 'n kusomgewing word oppervlakbeskerming en korrosiebestandheid veral belangrik. In 'n hoëwindstreek verdien profielmeetkunde, versterking, glaskeuse en verankering noukeurige aandag.
Profiele dra vragte van beglazing, hardeware, winddruk en bedryfskragte oor na die geboustruktuur.
Rame, seëls, dreineringskanale en glaswerk werk saam om ongewenste lug- en waterbeweging te beperk.
Profielafmetings, siglyne, afwerking, kleur en openingstyl beïnvloed die visuele taal van 'n fasade.
Hardeware en raamgeometrie bepaal hoe maklik die eenheid oopmaak, toemaak, sluit, ventileer en in lyn bly.
Die sterkste stelsels word dus nie deur 'n enkele kenmerk gedefinieer nie. Prestasie kom van koördinasie. ’n Hoëgraadse legering kan nie vir swak dreinering vergoed nie. 'n Sterk raam kan nie 'n betroubare seël skep as die raamgeometrie onakkuraat is nie. Uitstekende glas kan nie 'n swak geïnstalleerde omtrekverbinding oorkom nie. Die volledige samestelling moet as een vervaardigde opening beskou word.
Verstaan die strukturele stelsel
Die basiese strukturele logika van 'n aluminium-opening is eenvoudig: geëxtrudeerde profiele skep die raam en beweegbare afdelings, glas word in toegewyde sakke gehou, hardeware word in versterkte areas geplaas, en seëlkomponente sluit die beoogde gapings tussen vaste en bewegende dele.
Wat die stelsel gesofistikeerd maak, is die interaksie tussen hierdie elemente. ’n Profiel wat van buite kompak lyk, kan verskeie interne kamers bevat. Daardie kamers kan help met styfheid, dreineringsroetering, bevestigingsmiddelplasing of termiese skeiding. Die werklike profielmeetkunde kan dus 'n baie nuttiger tegniese storie vertel as die sigbare oppervlak alleen.
Vaste rame en werkbare afdelings
Die vaste omtrekraamwerk vestig die verbinding tussen die opening en die muur. Dit moet sy geometrie behou terwyl dit die vragte wat deur die raam en glas oorgedra word, weerstaan. Bedienbare afdelings, daarenteen, moet rigiditeit met beweging balanseer. Hul afmetings moet stabiel genoeg bly vir hardeware om korrek te werk en vir seëls om konsekwente kontak te behou.
Die glassak
Die glassak bepaal hoe glas sit, ondersteun, behou en verseël word. 'n Goed ontwerpte sak ondersteun die glas korrek terwyl dit ruimte laat vir pakkings, stelblokke, dreineringsvoorsiening en die vereiste glasdikte. Die verenigbaarheid tussen glasopbou en profielstelsel moet altyd voor vervaardiging nagegaan word.
Gewrigte en verbindingspunte
Hoekverbindings en meganiese verbindings word dikwels oor die hoof gesien tydens visuele vergelyking omdat dit nie die mees ooglopende deel van 'n voltooide opening is nie. Nietemin kan hulle belyning, styfheid, seëlkontinuïteit en langtermynwerking beïnvloed. Presisie sny en akkurate hoeksamestelling maak saak, veral wanneer veelvuldige eenhede in 'n deurlopende fasade geïnstalleer word.
Vir projekspanne is een nuttige gewoonte om 'n volledige snittekening aan te vra eerder as om die raam slegs vanaf foto's te assesseer. 'n Gedeelte kan die profieldiepte, kamerrangskikking, glastoelae, termiese versperringsligging, dreineringsroete, pakkingposisie en hardeware-koppelvlak in 'n enkele aansig openbaar.
Aluminium vensters en deureword die beste verstaan as vervaardigde samestellings. Die frase klink dalk eenvoudig, maar die werklike tegniese stelsel kan aansienlik verskil na gelang van profielreekse, openingstyl, legering, glas, termiese ontwerp, seëls en omgewingsvereistes.
Hoe Allooiseleksie prestasie beïnvloed
Nie alle aluminiumprofiele het dieselfde meganiese eienskappe nie. Allooifamilie en humeur beïnvloed sterkte, opbrengsgedrag, verlenging, bewerkingsreaksie en die manier waarop 'n profiel ontwerp kan word rondom 'n spesifieke lasvereiste.
Vir argitektoniese stelsels is twee grade wat gereeld oorweeg word 6063-T5 en 6061-T6. Hulle is nie uitruilbaar in elke toepassing nie. Die korrekte keuse hang af van die vereiste profielgeometrie, laaitoestand, vervaardigingsmetode en projekspesifikasie.
| Materiaal graad | Tipiese karakter | Tipiese ontwerpoorweging | Waar dit nuttig kan wees |
|---|---|---|---|
| 6063-T5 | Sterk profiel-ekstrusie-geskiktheid met goeie oppervlakafwerkingseienskappe | Nuttig vir baie konvensionele argitektoniese profiele en gedetailleerde ekstrusies | Residensiële en algemene kommersiële stelsels |
| 6061-T6 | Hoër meganiese sterkte en sterker lasdraende potensiaal | Kan meer veeleisende strukturele vereistes ondersteun wanneer dit korrek ontwerp is | Groter gedeeltes, swaarder beglazing, of toepassings wat hoër strukturele kapasiteit vereis |
Krag is slegs een seleksiekriterium
’n Sterker legering skep nie outomaties ’n beter opening nie. As 'n profiel onnodig swaar is vir sy beoogde plig, sal ander dele van die stelsel dalk nie beter word bloot omdat die materiaalsterkte hoër is nie. Profielgeometrie, wanddikte, spanwydte, steunspasiëring, glasgewig, hardewarerangskikking en verankering moet steeds geëvalueer word.
Die nuttiger vraag is nie "Watter legering is die sterkste?" maar "Watter legering ondersteun die vereiste ontwerp met toepaslike meetkunde en vervaardigingskonsekwentheid?" Daardie verskuiwing lei tot beter ingenieursbesluite omdat dit materiaaleienskappe aan werklike toepassingstoestande verbind.
Materiële naspeurbaarheid en konsekwentheid
Vir groter projekte is konsekwentheid oor produksiegroepe belangrik. Die geselekteerde legering en humeur moet duidelik in die tegniese spesifikasie omskryf word, en produksierekords moet dit moontlik maak om goedgekeurde materiale van plaasvervangers te onderskei. Konsekwentheid is veral relevant wanneer profielbewerking, anodisering of coating in verskeie produksiestadia uitgevoer word.
- Definieer die legering en humeur:Vermy die gebruik van breë terme soos "hoësterkte aluminium" sonder 'n tegniese benaming.
- Pas die gedeelte by die vrag:Materiaalkeuse en profielgeometrie moet saam oorweeg word.
- Hersien vervaardigingsvereistes:Sny, bewerking, aansluiting en afwerking kan die praktiese werkverrigting van die voltooide komponent beïnvloed.
- Hou rekords in lyn:Materiaalspesifikasies moet ooreenstem met produksietekeninge en inspeksiedokumentasie.
Hoe raamreekse en profieldiepte werk
Raamreekse word dikwels gebruik om die nominale breedte of strukturele familie van 'n aluminiumprofiel te beskryf. Dit gee kopers en ontwerpers 'n gerieflike beginpunt vir vergelyking, maar die reeksnommer alleen definieer nie die volledige prestasie van 'n venster of deur nie.
'n Dieper raam kan meer interne ruimte bied vir kamers, glas, seëls, versterkings of termiese breekkomponente. ’n Meer kompakte profiel kan slanker visuele proporsies lewer. Geen benadering is universeel beter nie. Die regte balans hang af van die gebou, glaskonfigurasie, strukturele spanwydte, weerblootstelling en ontwerpteiken.
| Ontwerp veranderlik | Wat dit beïnvloed | Hoekom dit saak maak |
|---|---|---|
| Profiel diepte | Seksie styfheid, beglazing akkommodasie, stelsel meetkunde | Dieper gedeeltes kan addisionele strukturele en funksionele ruimte bied |
| Muur dikte | Plaaslike styfheid, bewerkingsgedrag, verbindingssterkte | Onvoldoende afdeling-ontwerp kan vervorming of swak hardeware-ondersteuning veroorsaak |
| Kamer uitleg | Sterkte, dreinering, termiese strategie | Interne meetkunde beïnvloed meer as voorkoms |
| Glas sak grootte | Glasversoenbaarheid en seëlreëling | Die raam moet die gespesifiseerde glasopbou korrek ondersteun |
Hoekom dieselfde reeks anders kan presteer
Twee produkte wat dieselfde nominale reeksbenaming dra, kan verskil in legering, wanddikte, kamerontwerp, hardewarestelsel, glaskonfigurasie en termiese breekkonstruksie. Daarom moet reeksnommers as identifiseerders binne 'n stelsel hanteer word eerder as universele prestasie-etikette.
Vir tegniese aankope en ontwerpkoördinasie is dit nuttig om snittekeninge langs mekaar te vergelyk. Dit maak dit makliker om verskille te identifiseer wat moeilik is om uit produkname alleen te beoordeel.
Kies tussen openingskonfigurasies
Oopmaakstyl beïnvloed direk ventilasie, skoonmaak, siglyne, hardewareladings, waterbestuur en hoe die opening met die kamer of fasade in wisselwerking tree. 'n Geskikte konfigurasie begin met die beoogde gebruik eerder as met voorkoms alleen.
Skarnierwerking kan effektiewe ventilasie en 'n duidelike openingsarea verskaf. Dit is nuttig waar direkte lugvloei en praktiese werking prioriteite is.
Glyende blare beweeg binne hul eie vlak, wat nuttig kan wees waar die buite- of binnevrye ruimte vir 'n swaaiende raam beperk is.
Top-skarnierwerking kan ventilasie toelaat terwyl dit help om ligte reën te bestuur wanneer die openingsgeometrie en seëls behoorlik ontwerp is.
Veelvuldige gekoppelde panele kan 'n wye opening skep wanneer die projek 'n sterker verband tussen binne- en buiteruimtes vereis.
Casement stelsels
Omhulseleenhede kan 'n relatief direkte lugvloeipad bied en word algemeen gebruik waar ventilasie belangrik is. Omdat die raam in die openingsrigting projekteer, moet ontwerpers meubelplasing, sirkulasiepaaie, skoonmaaktoegang en hardeware-bereik nagaan.
Glystelsels
Skuifeenhede word dikwels gekies waar 'n ruimtebesparende openingsbeweging wenslik is. Spoorbelyning, rolkwaliteit, dreinering en die verhouding tussen die bewegende paneel en raam is sentraal vir gladde werking. ’n Glystelsel moet nie net beoordeel word deur hoe glad ’n vertoonlokaalmonster beweeg wanneer dit nuut is nie; langtermyn baan geometrie en hardeware instandhouding maak ook saak.

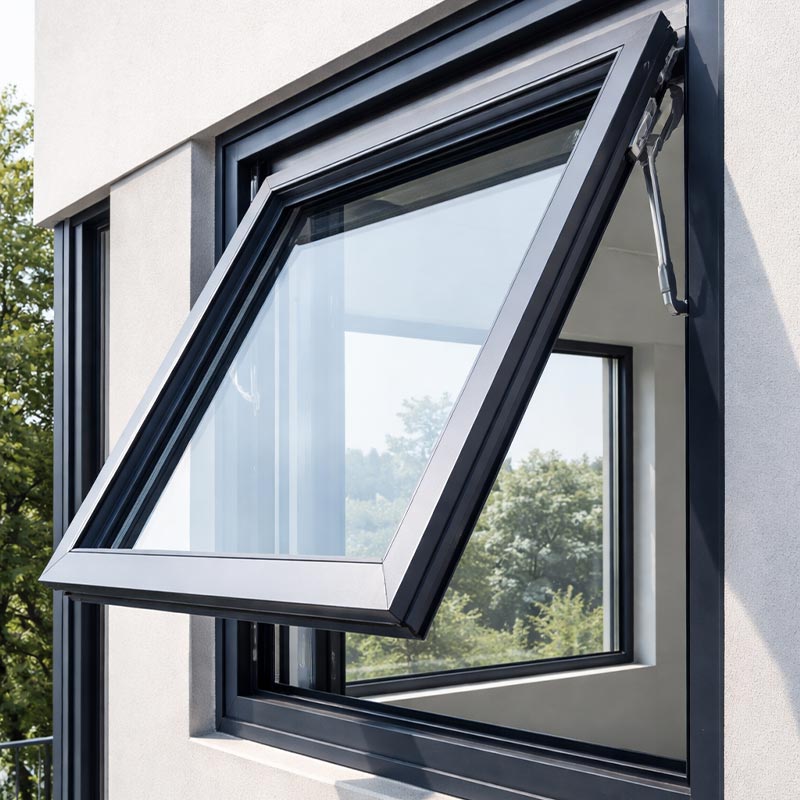

Afdak en gespesialiseerde konfigurasies
Afdakvensters kan prakties wees vir beheerde ventilasie en kan 'n kenmerkende fasaderitme skep. Gespesialiseerde konfigurasies kan ook verskillende openingsmodusse kombineer, soos gly- en raamfunksies, om komplekse kameruitlegte te akkommodeer.
Termiese prestasie en weerbeheer
Termiese werkverrigting word nie deur aluminium alleen bepaal nie. Die belangrike vraag is hoe hitte deur die hele samestelling beweeg en hoe die raam, glas, seëls, spasieerders en omliggende konstruksie daardie beweging bestuur.
Tradisionele aluminium is hoogs geleidend. Vir geboue wat verbeterde termiese werkverrigting benodig, kan termies gebroke stelsels die direkte geleidende pad deur die raam onderbreek deur 'n lae-geleidingsskeiding tussen dele van die metaalgedeelte te gebruik. PA66-gebaseerde termiese versperrings word algemeen vir hierdie doel gebruik.
Hoekom termiese onderbrekings saak maak
Die basiese doel van 'n termiese breek is om direkte hitte-oordrag deur die raam te verminder. ’n Behoorlik gemanipuleerde stelsel kan ook binne-oppervlaktemperatuurgedrag verbeter en die waarskynlikheid van kondensasie onder geskikte binne- en buitetoestande verminder.
Termiese breekwerkverrigting hang egter van meer af as om bloot 'n isolerende strook by te voeg. Die geometrie van die termiese versperring, kontinuïteit om hoeke, glasrandontwerp, hardeware-koppelvlakke, raamdiepte, seëls en installasie beïnvloed alles die werklike uitkoms.
Lug-, water- en windweerstand
Weerprestasie moet as 'n stelsel geëvalueer word. Kompressie-seëls, dreineringskanale, pakkings, glasvlakke, drukbestuur, hoekverbindings en raamgeometrie dra by tot die finale resultaat.
Windweerstand is ewe afhanklik van die volledige konfigurasie. Profielstyfheid, glasafmetings, kolomspasiëring, versterking, verankering en bouhoogte kan die ontwerpvereiste wesenlik verander. 'n Produkspesifikasie wat nie die toets- of ontwerpkonteks identifiseer nie, moet dus versigtig geïnterpreteer word.
| Prestasie-area | Sleutelkomponente | Tipiese Ingenieursfokus |
|---|---|---|
| Termies | Termiese versperring, raamgeometrie, glas, spasieerder, seëls | Verminder geleidende en konvektiewe hitte paaie |
| Lugdigtheid | Pakkings, hoekverbindings, hardeware-kompressie | Handhaaf deurlopende verseëling onder werking en beweging |
| Waterdigtheid | Dreineringskanale, huilpaadjies, robbe, drukbeheer | Rig toevallige water weg van binneoppervlaktes |
| Windweerstand | Profielstyfheid, glas, versterking, ankers | Beheer defleksie en handhaaf veilige werking onder las |
Vir klimaatsensitiewe geboue is hierdie heelstelselbenadering veral belangrik. 'n Spesifikasie moet verduidelik watter dele van die samestelling bydra tot die vereiste prestasie eerder as om een geïsoleerde prestasienommer sonder konteks aan te bied.
Glas, seëls, hardeware en dreinering
Die raam is slegs een deel van 'n opening. Glas, seëls, hardeware en dreinering kan bepaal of die voltooide eenheid presteer soos verwag in daaglikse gebruik.
Glas konfigurasie
Glasdikte, aantal ruite, holtewydte, deklaagkeuse, akoestiese konfigurasie en veiligheidsvereistes moet met betrekking tot die profielstelsel in ag geneem word. Swaarder glas verhoog die vrag wat deur die raam en hardeware gedra word, dus versoenbaarheid moet geverifieer word eerder as wat aanvaar word.
Byvoorbeeld, 'n geïsoleerde glaseenheid met meer ruite kan termiese en akoestiese werkverrigting verbeter, maar die raam moet genoeg glassakdiepte en strukturele kapasiteit hê om die geselekteerde opbou te ondersteun. Glaskeuse moet dus saam met raamkeuse geskied.
Seëls en pakkings
Seëls behou kontak tussen komponente wat beheerde skeiding benodig. EPDM-gebaseerde seëlstelsels word wyd gebruik in argitektoniese toepassings omdat dit nuttige verweringseienskappe bied wanneer dit korrek gespesifiseer en geïnstalleer is.
Die geometrie van die seël maak ook saak. 'n Pakking moet genoegsaam saamgepers word om kontinuïteit te handhaaf, maar nie oorlaai tot die punt dat werking onnodig moeilik word nie. Hoekverbinding, pakkinglengte, voegplasing en installasiekwaliteit dra alles by tot seëlbetroubaarheid.
Hardeware
Skarniere, slotte, rollers, handvatsels, beperkers, wrywingstawe en meerpuntstelsels moet by die raamgrootte en gewig pas. Hardewarekapasiteit moet saam met bedryfsfrekwensie en omgewingsblootstelling in ag geneem word.
Dreinering
’n Behoorlik gedreineerde raam probeer nie om elke oppervlak absoluut droog te maak nie. In plaas daarvan bestuur dit toevallige vog deur water deur beheerde paaie na eksterne afvoerpunte te lei. Dreineringsopeninge moet onbelemmer bly na vervaardiging, afwerking, installering en skoonmaak.
- Glasversoenbaarheid:Bevestig dikte, gewig, sakdiepte en glasmetode.
- Seël kontinuïteit:Kontroleer hoeke, gewrigte, kompressie en vervangingstoegang waar van toepassing.
- Hardeware kapasiteit:Pas toebehore by raamgewig, afmetings en openingsfrekwensie.
- Dreineringspad:Verifieer dat water 'n gedefinieerde roete na die buitekant het.
Oppervlakbehandeling en langtermyn-voorkoms
Oppervlakbehandeling is beide 'n visuele en funksionele deel van 'n aluminium argitektoniese stelsel. Die afwerking beïnvloed kleur, tekstuur, weerstand teen omgewingsblootstelling, skoonmaakbaarheid en die waargenome kwaliteit van die voltooide fasade.
Algemene benaderings sluit in anodisering, poeierbedekking, termiese oordrageffekte vir houtkorrelvoorkoms, en fluorkoolstof-gebaseerde bedekkings vir veeleisende buitetoepassings. Elke metode skep 'n ander oppervlakkarakter en moet gekies word volgens die verlangde voorkoms en omgewingstoestande.
Geanodiseerde oppervlaktes
Anodizing creates a controlled oxide layer on the aluminum surface. Dit kan metaalafwerkings en 'n duursame argitektoniese voorkoms produseer terwyl dit 'n visuele verbinding met die onderliggende aluminiummateriaal behou.
Poeierbedekking
Poeierbedekking bied breë kleurbuigsaamheid en word wyd gebruik vir kontemporêre residensiële en kommersiële fasades. Dit kan standaardkleurstelsels en projekspesifieke afwerkings ondersteun wanneer die substraatvoorbereiding, voorbehandeling, uitharding en bedekkingskwaliteit behoorlik beheer word.
Houtkorrel-effekte
Termiese oordragtegnieke kan visuele patrone skep wat soos hout lyk, terwyl 'n aluminiumsubstraat behou word. Hierdie benadering is nuttig wanneer 'n projek 'n warmer argitektoniese voorkoms soek sonder om die basiese materiaalplatform te verander.
Wat moet nagegaan word?
| Voltooi Opsie | Visuele karakter | Nuttige oorweging |
|---|---|---|
| Anodisering | Metaal en argitektonies | Nuttig waar die natuurlike karakter van aluminium verlang word |
| Poeierbedekking | Wye verskeidenheid soliede kleure en teksture | Geskik vir baie residensiële en kommersiële kleurprogramme |
| Termiese oordrag | Houtnerf voorkoms | Nuttig vir projekte wat kontemporêre raamwerk met warmer visuele leidrade kombineer |
| Fluorkoolstofbedekking | Argitektoniese buite-voorkoms | Kan oorweeg word vir meer veeleisende fasadeblootstelling indien korrek gespesifiseer |
Kleurkonsekwentheid maak ook saak wanneer baie eenhede oor een fasade geïnstalleer word. Die projekspesifikasie moet die afwerkingstipe, kleurverwysing, glans- of tekstuurverwagtinge en aanvaarbare inspeksiekriteria definieer.
Pas stelsels by boutoepassings
Verskillende geboutipes stel verskillende eise aan openinge. Eerder as om na een universele konfigurasie te soek, moet ontwerpers die dominante omgewings- en operasionele vereistes van die projek identifiseer.
Prioriteite sluit dikwels daglig, ventilasie, akoestiese gemak, skoonmaaktoegang, termiese beheer en 'n balans tussen visuele proporsies en praktiese gebruik in.
Herhaalde werking, groter geglasuurde afmetings, fasadekoördinasie, veiligheid, duursaamheid en konsekwente voorkoms kan belangriker word.
Winddruk, anker, strukturele defleksie, waterbestuur en instandhoudingstoegang verdien gedetailleerde ingenieursoorsig.
Soutbelaaide lug verhoog die belangrikheid van materiaalkeuse, oppervlakvoorbereiding, laagkwaliteit, dreinering en hardeware-korrosiebestandheid.
Residensiële oorwegings
Huise benodig tipies openinge wat maklik is om te bedryf, skoon te maak, te ventileer en te onderhou. Slaapkamers kan baat vind by akoestiese oorwegings, leefareas kan groter geglasuurde oppervlaktes prioritiseer, en kombuise of badkamers kan praktiese ventilasie benodig. Die ideale konfigurasie hang af van die kamer eerder as die geboukategorie alleen.
Kommersiële oorwegings
Kommersiële geboue kan meer gereelde openingsiklusse en hoër koördinasie-eise hê. Herhaalde installering van dieselfde module maak dimensionele konsekwentheid veral belangrik. Hardeware duursaamheid, vervanging toeganklikheid, en afwerking eenvormigheid moet bespreek word tydens stelsel keuse.
Hoë en blootgestelde fasades
Soos gebouhoogte en blootstelling toeneem, word wind- en watergedrag meer betekenisvol. Die raam moet ontleed word tesame met glasafmetings, bevestigingspunte, staanders, dwarsbalke en omliggende muurkonstruksie. Dit is ook belangrik om eksterne dreinering en interne afwerkings te koördineer sodat die opening behoorlik werk sodra dit geïnstalleer is.
Industriële omgewings
Industriële fasiliteite kan openinge blootstel aan stof, humiditeit, chemikalieë, temperatuurveranderinge of intensiewe skoonmaak. In hierdie situasies kan oppervlakbehandeling, seëlkeuse, hardewarebeskerming en onderhoudtoegang belangriker word as dekoratiewe kenmerke.
Hoe om 'n tegniese spesifikasie te lees
'n Goeie tegniese spesifikasie behoort die stelsel verstaanbaar te maak sonder om op bemarkingstaal staat te maak. Kopers, argitekte, ingenieurs en installeerders moet in staat wees om te identifiseer wat werklik verskaf word en op watter toestande die vermelde prestasie van toepassing is.
| Spesifikasie Item | Waarna om te soek | Hoekom dit saak maak |
|---|---|---|
| Allooi en humeur | Presiese materiaal benaming | Verskaf 'n basis om meganiese gedrag te verstaan |
| Profiel reeks | Nominale familie en seksie afmetings | Help om die raamstelsel en beskikbare glasruimte te identifiseer |
| Glas opbou | Ruitdikte, holte, konfigurasie | Hou direk verband met gewig, termiese, akoestiese en veiligheidsvereistes |
| Termiese ontwerp | Termiese breek materiaal en konfigurasie | Toon hoe geleidende hitte-oordrag bestuur word |
| Lug- en waterprestasie | Getoetste of gespesifiseerde prestasie met duidelike toestande | Vermy die interpretasie van geïsoleerde getalle sonder konteks |
| Windweerstand | Graad, ontwerpdruk of ekwivalente toetsbasis | Koppel die stelsel aan projekblootstelling en strukturele vereistes |
| Voltooi | Bedekkings- of anodiseringsproses en kleurverwysing | Definieer voorkoms en oppervlakbehandeling verwagtinge |
Vra vir snittekeninge
'n Profielafdeling is een van die nuttigste dokumente vir tegniese vergelyking. Dit kan onthul of die produk termiese kamers het, waar die glas sit, hoe die seëls werk, waar dreineringskanale loop en hoeveel spasie beskikbaar is vir hardeware.
Vra wat die prestasienommers beskryf
Getalle is slegs waardevol wanneer hul konteks duidelik is. 'n Termiese koëffisiënt kan 'n spesifieke gedeelte, glasopbou of volledige samestelling beskryf. 'n Waterdigtheid of windweerstand klassifikasie kan geassosieer word met 'n gedefinieerde toetskonfigurasie. Tegniese spesifikasies moet dus die getoetste of berekende toestand verduidelik eerder as om getalle sonder 'n verwysingskonfigurasie aan te bied.
Skei standaardkenmerke van projekspesifieke opsies
Sommige eienskappe is standaard vir 'n produkfamilie terwyl ander afhang van projekvereistes. 'n Duidelike spesifikasie moet onderskei tussen standaardprofielopsies, beskikbare glaskonfigurasies, afwerkingkeuses, hardewarepakkette en pasgemaakte afmetings.
Algemene spesifikasie- en installasiefoute
Baie prestasieprobleme word nie deur die fundamentele materiaal self veroorsaak nie. Dit spruit voort uit ongelyke komponente, onduidelike spesifikasies, swak vervaardigingsbeheer, of installasiebesonderhede wat nie met die venster- en deurstelsel gekoördineer is nie.
- Kies slegs deur voorkoms:’n Skraal raam kan aantreklik lyk, maar vereis steeds voldoende strukturele kapasiteit vir sy beoogde glasgrootte en omgewingslas.
- Ignoreer glasgewig:Swaarder beglazing verander raamvragte en kan hardewarekeuse, skarniere, rollers en raamdefleksie beïnvloed.
- Behandel 'n reeksnommer as 'n prestasiegradering:Dieselfde nominale reeks kan verskillende strukturele en termiese konfigurasies bevat.
- Onderskat dreinering:’n Dreineringsroete kan geblokkeer word deur seëlmiddel, puin, verkeerde bewerking of installasiefoute.
- Gebruik ongeskikte hardeware:Hardeware moet ooreenstem met openingsafmetings, raamgewig, bedryfsfrekwensie en blootstelling.
- Slaan installasie-koördinasie oor:Selfs 'n goed ontwerpte eenheid kan swak presteer as die omtrek-koppelvlak nie korrek verseël, geanker en gedreineer is nie.
- Vergelyk afwerking name in plaas van spesifikasies:Twee bedekkings met soortgelyke kleurname kan verskillende prosesvereistes en buite-werkverrigting-eienskappe hê.
- Vertrou op vae duursaamheidstaal:Eise soos "baie sterk" of "langdurig" is minder bruikbaar as gedefinieerde materiaal, afwerking, toetsing en instandhoudingsinligting.
Installasie is deel van die stelsel
Die opening moet so geïnstalleer word dat sy raam korrek in lyn bly, meganies vasgemaak en geïntegreer is met die muurkonstruksie. Omtrekgewrigte benodig toepaslike materiale en besonderhede om beweging en vog te bestuur.
Belyning is veral belangrik vir gly- en meerpuntstelsels. 'n Raam wat effens uit vierkant is, kan ongelyke kompressie, voortydige hardeware slytasie of moeilike werking veroorsaak. Installasie toleransies moet dus gedefinieer word voordat werk begin.
Waarom presisievervaardiging belangrik is
Ekstrusie is slegs die begin van die vervaardigingsproses. Argitektoniese openinge behels tipies sny, CNC-bewerking, boor, hoekverwerking, pas, beglazing, verseëling, oppervlakafwerking, inspeksie en verpakking. Elke stadium kan die finale samestelling beïnvloed.
Dimensionele konsekwentheid is veral belangrik omdat vensters en deure veelvuldige interaksiekomponente bevat. As 'n gatposisie, snylengte, hoeklas of glassak inkonsekwent is, kan die probleem later verskyn as 'n hardewareprobleem, belyningsprobleem, seëlprobleem of installasie-aanpassing.
Ekstrusie beheer
Uitgedrukte profiele moet die beoogde seksie geometrie binne gedefinieerde toleransies handhaaf. Konsekwentheid word belangriker wanneer profiele in groot samestellings saamgevoeg word of wanneer veelvuldige eenhede visueel oor 'n fasade moet in lyn wees.
CNC verwerking
Rekenaarbeheerde bewerking kan herhaalbaarheid vir hardewaregate, dreineringskenmerke, handvatselposisies, hoekkoppelvlakke en ander kritieke bewerkings verbeter. Die waarde van bewerking lê nie bloot in outomatisering nie, maar in herhaalbare prosesbeheer en inspeksie.
Samestelling kwaliteit
Vergaderingspanne moet die verband tussen raamafmetings, seëls, glas, hardeware en dreinering verstaan. Korrekte komponentplasing kan net so belangrik wees as komponentkwaliteit. 'n Premium pakking wat verkeerd geïnstalleer is, is steeds 'n installasiefout.
Inspeksiepunte
- Inkomende materiaal inspeksie:Bevestig die gespesifiseerde legering, profielafmetings en sigbare materiaaltoestand.
- Bewerking inspeksie:Kontroleer kritieke gate, gleuwe, dreineringsopeninge en afmetings teen goedgekeurde tekeninge.
- Samestelling inspeksie:Verifieer hoekbelyning, hardeware-installasie, seëlkontinuïteit en glasondersteuning.
- Funksionele inspeksie:Bedien verteenwoordigende eenhede herhaaldelik om gladde beweging en sluiting inskakeling te bevestig.
- Voltooi inspeksie:Hersien kleur, deklaagvoorkoms, skrape, hanteringsmerke en sigbare oppervlakfoute.
’n Gedissiplineerde produksieproses skep ’n sterker verband tussen die tegniese spesifikasie en wat by die konstruksieterrein aankom. Daardie verbinding is veral waardevol vir projekte met herhaalde modules of streng fasadekoördinasie.
'n Praktiese Keurraamwerk
'n Sistematiese keuringsproses kan spesifikasiewerk duideliker maak en die risiko verminder dat 'n kritieke vereiste misgekyk word.
- Definieer die bou-omgewing:Identifiseer klimaat, blootstelling, gebouhoogte, oriëntasie, humiditeit, soutblootstelling en skoonmaaktoestande.
- Definieer die openingsfunksie:Besluit of ventilasie, groot duidelike openinge, kompakte beweging, sekuriteit, toegang of akoestiese beheer die hoogste prioriteit het.
- Definieer die glasvereistes:Stel glasdikte, ruittelling, veiligheidskenmerke, akoestiese doelwitte en verwagte eenheidsgewig vas.
- Definieer strukturele vereistes:Hersien openingsafmetings, windladings, spanwydte, verankering en verwagte bedryfskragte.
- Definieer termiese vereistes:Bepaal of 'n termies gebreekte konfigurasie nodig is en koördineer dit met die glasstelsel.
- Definieer oppervlakbehandeling:Kies anodisering, poeierbedekking, houtkorrel voorkoms, of 'n ander gespesifiseerde afwerking volgens omgewingsblootstelling en argitektoniese bedoeling.
- Definieer hardeware:Pas skarniere, slotte, handvatsels, rollers, stutte en ander toebehore by die raamgrootte en bedryfsfrekwensie.
- Hersien installasie:Bevestig muurkoppelvlakke, ankering, shims, omtrekverbindings, dreinering en verstellingtoegang.
- Hersien dokumentasie:Maak seker dat tekeninge, spesifikasies, inspeksiekriteria en goedgekeurde monsters van afwerking ooreenstem met die produksiebestelling.
Vir projekspanne wat stelsels vergelyk, kan 'n nuttige evalueringsmatriks besprekings gefokus hou op meetbare eienskappe eerder as algemene produkbeskrywings.
| Evaluering Kategorie | Sleutelvraag | Voorkeurbewyse |
|---|---|---|
| Materiaal | Is die legering en humeur duidelik omskryf? | Tegniese materiaal spesifikasie |
| Profiel | Pas die gedeelte by die openinggrootte en laai? | Deursnittekening en ontwerpdata |
| Beglazing | Kan die stelsel die vereiste glasopbou ondersteun? | Beglazing sak afmetings en laai data |
| Termies | Is die termiese strategie geskik vir die gebou? | Stelselbesonderhede en termiese werkverrigtingdata |
| Weer | Hoe word lug en water bestuur? | Seëluitleg, dreineringsontwerp en toetsdata |
| Hardeware | Is die bedryfstelsel versoenbaar met die raam? | Hardeware skedule en laai kapasiteit |
| Voltooi | Is die oppervlakbehandeling geskik vir die omgewing? | Afwerking spesifikasie en inspeksie standaard |
| Installasie | Kan die eenheid konsekwent geïnstalleer en aangepas word? | Installasiebesonderhede en metodeverklaring |
Die nuttigste spesifikasie is een wat deur ontwerp-, verkrygings-, produksie-, kwaliteitbeheer- en installasiespanne verstaan kan word sonder dat dit in elke stadium verskillende interpretasies vereis.
Wanneer aanpassing sin maak
Pasgemaakte konfigurasies kan nuttig wees wanneer standaardmodules nie ten volle ooreenstem met projekvereistes nie. Algemene aanpassingsareas sluit in profielafmetings, openinggrootte, glaskonfigurasie, hardewarekombinasies, afwerking, kleur, termiese breekkonstruksie en spesiale koppelvlakbesonderhede.
Pasmaak moet steeds beheer word deur 'n gedokumenteerde tegniese proses. 'n Pasgemaakte produk benodig goedgekeurde tekeninge, gedefinieerde toleransies, duidelike materiaalvereistes en 'n konsekwente inspeksiemetode. Aanpassing is die doeltreffendste wanneer dit 'n werklike projekvereiste oplos eerder as om kompleksiteit by te voeg sonder 'n funksionele voordeel.
Die rol van tegniese kommunikasie
Goeie kommunikasie tussen die projekspan en vervaardiger kan vermybare probleme voorkom. Belangrike inligting sluit in openingsafmetings, glasspesifikasies, verwagte omgewingsblootstelling, prestasieprioriteite, voorkeurwerking, afwerkingvereistes, installasiebeperkings en relevante plaaslike standaarde.
Duidelike vrae lewer dikwels beter antwoorde as breë versoeke. Om te vra vir 'n profielafdeling, legeringsgraad, glasreeks, hardeware tipe, seëlmateriaal, oppervlakbehandelingsproses en toepaslike prestasieklassifikasie skep 'n nuttiger tegniese gesprek as om bloot te vra of 'n produk "hoë gehalte" is.
Gereelde vrae
Die volgende vrae spreek algemene tegniese oorwegings aan wanneer moderne aluminium argitektoniese openinge gekies en gespesifiseer word.
Wat maak aluminium geskik vir moderne argitektoniese vensters en deure?
Aluminium kombineer relatief lae strukturele gewig met nuttige meganiese sterkte, uitstekende ekstrusie-buigsaamheid, dimensionele stabiliteit en 'n wye reeks oppervlakafwerking opsies. Hierdie eienskappe stel vervaardigers in staat om gedetailleerde profielafdelings te skep wat glassakke, kamers, seëls, dreineringspaaie en hardeware-koppelvlakke integreer.
Is 6061-T6 altyd beter as 6063-T5?
No. 6061-T6 bied oor die algemeen hoër meganiese sterkte, terwyl 6063-T5 wyd geskik is vir argitektoniese ekstrusie en gedetailleerde profielproduksie. Die toepaslike legering hang af van strukturele vereistes, seksie geometrie, vervaardigingsbehoeftes en die beoogde toepassing.
Wat sê 'n raamreeksnommer vir my?
'n Reeksnommer identifiseer gewoonlik 'n profielfamilie of nominale raamdimensie binne 'n spesifieke stelsel. Dit is nuttig vir organisasie en vergelyking, maar dit moet nie as 'n universele prestasiegradering beskou word nie, want legering, wanddikte, kamerontwerp, glaswerk, hardeware en toetstoestande kan verskil.
Waarom word termiese onderbrekings in aluminiumrame gebruik?
'n Termiese onderbreking onderbreek die direkte geleidende pad deur die metaalraam. Dit kan termiese werkverrigting verbeter en help om binne-oppervlaktemperature te bestuur wanneer die volledige stelsel korrek ontwerp is met geskikte glas en verseëling.
Watter openingstyl is die beste vir ventilasie?
Daar is geen enkele beste konfigurasie vir elke kamer nie. Omhulsel- en afdakontwerpe kan direkte ventilasie verskaf, terwyl glystelsels meer geskik kan wees waar die beskikbare openingsvryhoogte beperk is. Die keuse moet lugvloei, kameruitleg, skoonmaaktoegang, weerblootstelling en bedryfsgewoontes in ag neem.
Hoe belangrik is die keuse van glas?
Glas is een van die belangrikste dele van die volledige opening. Die dikte, gewig, ruitkonfigurasie, veiligheidseienskappe en termiese of akoestiese eienskappe beïnvloed raamontwerp, hardeware-keuse, glas-sakversoenbaarheid en algehele werkverrigting.
Kan die oppervlakkleur aangepas word?
Baie aluminium argitektoniese stelsels ondersteun 'n wye reeks kleure en afwerkings. Afhangende van die geselekteerde behandeling, kan aanpassing standaard argitektoniese kleure, metaaleffekte, houtgraanvoorkoms en projekspesifieke kleurverwysings insluit.
Wat moet nagegaan word voordat produksie begin?
Bevestig die goedgekeurde profielstelsel, legering en temperament, openingsafmetings, glasopbou, hardeware, seëls, dreineringsrangskikking, afwerking, kleurverwysing, toleransies, installasie-koppelvlakke en toepaslike prestasievereistes. Goedgekeurde tekeninge moet die finale produksiekonfigurasie weerspieël.
Kan groot geglasuurde openinge dieselfde stelsel as kleiner residensiële vensters gebruik?
Nie noodwendig nie. Groter openinge stel verskillende strukturele en hardeware vereistes, veral wanneer die glas swaarder word of windblootstelling toeneem. Groter samestellings moet hersien word deur hul werklike afmetings, vragte, profielgeometrie, versterking, beglazing en ankertoestande te gebruik.
Hoe moet weerprestasie geëvalueer word?
Lugdigtheid, waterdigtheid en windweerstand moet saam met die volledige samestelling in ag geneem word. Hersien seëls, hoekverbindings, dreineringspaaie, profielgeometrie, beglazing, hardeware-kompressie, installasie-koppelvlakke en die toestande waaronder enige vermelde toetsresultate behaal is.
Hoekom is die kwaliteit van die installasie so belangrik?
Installasie bepaal of die vervaardigde raam korrek in die werklike gebou kan funksioneer. Belyning, ankers, omtrekverbindings, dreinering, glasondersteuning en hardeware-aanpassing beïnvloed alles werking en weerprestasie. 'n Goed ontwerpte produk kan steeds onderpresteer as die installasie nie konsekwent is nie.
Watter inligting moet 'n vervaardiger ontvang vir 'n pasgemaakte projek?
Nuttige projekinligting sluit in openingsgroottes, tipe gebou, omgewingsblootstelling, gewenste openingstyl, glaskonfigurasie, strukturele vereistes, termiese verwagtinge, afwerking en kleur, hardeware-voorkeure, installasiebeperkings en relevante tegniese standaarde.
Bou beter openinge deur beter spesifikasies
Die prestasie van 'n moderne fasade-opening is die resultaat van baie verbandhoudende besluite. Aluminium bied 'n aanpasbare strukturele platform, maar die finale resultaat hang ook af van profielontwerp, allooikeuse, beglazing, termiese skeiding, seëls, hardeware, dreinering, oppervlakbehandeling, vervaardigingspresisie en installasie.
'n Deurdagte spesifikasie begin dus by die werklike boutoestande. Sodra daardie toestande verstaan word, word dit makliker om 'n openingkonfigurasie te kies, 'n geskikte raamfamilie te definieer, die beglazingstelsel te koördineer, die vereiste weer- en termiese eienskappe te identifiseer, en die inspeksiepunte wat nodig is tydens produksie en installering vas te stel.
Hierdie benadering skep ook beter kommunikasie oor die projek heen. Argitekte kan die ontwerpvoorneme verduidelik, ingenieurs kan prestasievereistes definieer, verkrygingspanne kan tegniese konfigurasies vergelyk, vervaardigers kan akkurate produksiedokumente voorberei, en installeerders kan vanaf 'n duidelike stel koppelvlakbesonderhede werk.
Vir projekte wat 'n kombinasie van strukturele werkverrigting, skoon argitektoniese lyne, weerbestuur, buigsame afwerkings en praktiese langtermynwerking vereis, bied noukeurig ontwerpte aluminiumstelsels 'n veelsydige fondament. Die sleutel is nie om die mees ingewikkelde konfigurasie te kies nie, maar om die konfigurasie te kies wat pas by die gebou, die omgewing en die manier waarop mense die ruimte sal gebruik.
Benodig u 'n tegniese konfigurasie vir u projek?
Vir projekspesifieke profielkeuse, openingkonfigurasies, glasverenigbaarheid, oppervlakafwerkings en pasgemaakte argitektoniese vereistes,kontak onsom die tegniese besonderhede met die vervaardigerspan te bespreek.
